所有物体都具有高于绝对零的温度发射电磁辐射。发出的辐射的波长和强度与物体的温度有关。陆地表面(例如,土壤,植物檐篷,水,雪)发射电磁光谱中红外部分的辐射(约4-50μm)。
红外辐射仪是测量红外辐射的传感器,该传感器用于确定表面温度而不接触表面(当使用必须与表面接触的传感器时,在不改变表面温度的情况下难以保持热平衡。红外辐射仪通常被称为红外温度计,因为温度是欲望数量,即使传感器检测到辐射。

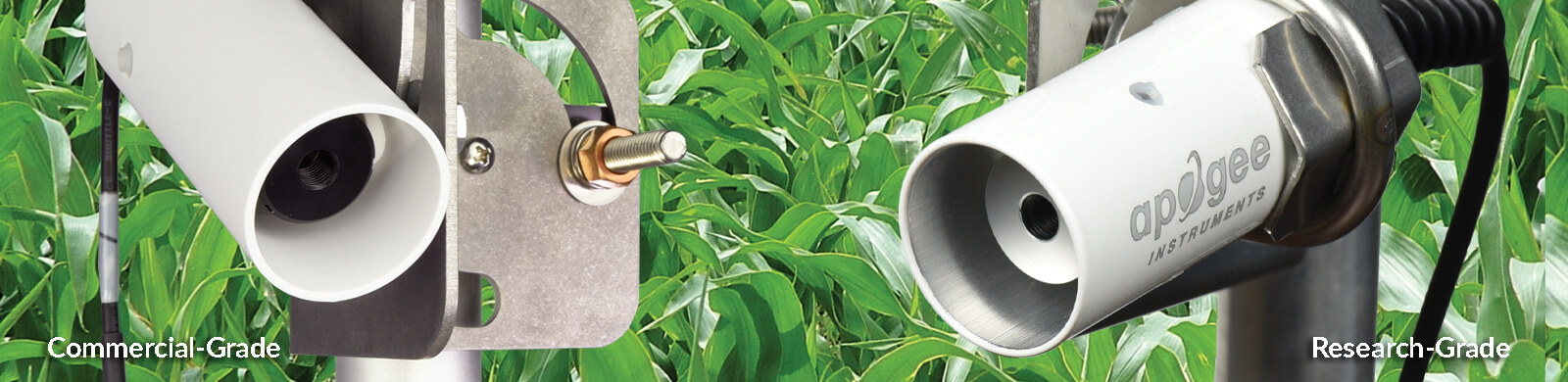

bob体育竞技APOGEE仪器SI系列红外辐射仪由热电探测器,锗过滤器,精密热敏电阻(用于检测器参考温度测量)和安装在阳极氧化铝外壳中的信号处理电路,以及将传感器连接到测量装置的电缆。所有辐射仪也配有辐射屏蔽,旨在最小化吸收的太阳辐射,但仍然允许自然通风。辐射屏蔽从快速温度的变化中绝缘辐射计,并使辐射计的温度更靠近目标温度。传感器是盆栽固体,没有内部空间,设计用于室内和室外环境中的陆地表面的连续温度测量。
SI-111. | SI-121. | SI-131. | SI-1H1 | SIF-111. | SIF-121. | SIF-1H1. | |
---|---|---|---|---|---|---|---|
模拟模型输出(目标和检测器之间的差异) | 每C60μV | 每C40μV | 每C20μV | 每C40μV | 每C15μV | 每C10μV | 每C10μV |
热敏电阻输入电压要求 | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) | 2500 MV激励(典型的,可以使用其他电压) |
热敏电阻的模拟输出 | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) | 0至2500 mV(典型,取决于输入电压) |
校准不确定性(-30至65℃),当目标和检测器ΔT<20℃时 | 0.2 C. | 0.2 C. | 0.3 C. | 0.2 C. | 0.2 C. | 0.2 C. | 0.2 C. |
校准不确定性(-40至80℃),当目标和检测器ΔT<20℃时 | 0.5℃ | 0.5℃ | 0.6 C. | 0.5℃ | 0.5℃ | 0.5℃ | 0.5℃ |
测量可重复性 | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c |
响应时间(步骤变化后检测器信号达到95%的时间) | 0.6秒 | 0.6秒 | 0.6秒 | 0.6秒 | 0.2 S. | 0.2 S. | 0.2 S. |
视野 | 22°半角 | 18°半角 | 14°半角 | 32°水平半角,13°垂直半角 | 22°半角 | 18°半角 | 32°水平半角,13°垂直半角 |
光谱范围 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 |
操作环境 | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) |
弥撒 | 190 G. | 190 G. | 190 G. | 190 G. | 190 G. | 190 G. | 190 G. |
SI-411. | SI-421. | SI-431. | SI-4H1 | SI-4HR. | SI-511. | SI-521. | SI-531. | SI-5H1 | SI-5HR. | |
---|---|---|---|---|---|---|---|---|---|---|
数字输入电压要求 | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC | 5.5至24 V DC |
平均当前抽奖 | 1.5 mA(静止),2.0 mA(活跃) | 1.5 mA(静止),2.0 mA(活跃) | 1.5 mA(静止),2.0 mA(活跃) | 1.5 mA(静止),2.0 mA(活跃) | 1.5 mA(静止),2.0 mA(活跃) | RS-232静态37 mA,活跃37 mA; RS-485静态37,有效42 mA |
RS-232静态37 mA,活跃37 mA; RS-485静态37,有效42 mA |
RS-232静态37 mA,活跃37 mA; RS-485静态37,有效42 mA |
RS-232静态37 mA,活跃37 mA; RS-485静态37,有效42 mA |
RS-232静止29 mA; RS-485 30 MA |
校准不确定性(-30至65℃),当目标和检测器ΔT<20℃时 | 0.2 C. | 0.2 C. | 0.3 C. | 0.2 C. | 0.3 C. | 0.2 C. | 0.2 C. | 0.3 C. | 0.2 C. | 0.5℃ |
校准不确定性(-40至80℃),当目标和检测器ΔT<20℃时 | 0.5℃ | 0.5℃ | 0.6 C. | 0.5℃ | 0.5℃ | 0.5℃ | 0.5℃ | 0.6 C. | 0.5℃ | 1℃ |
测量可重复性 | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c | 小于0.05 c |
响应时间(步骤变化后检测器信号达到95%的时间) | 0.6秒 | 0.6秒 | 0.6秒 | 0.6秒 | 0.6秒 | - | - | - | - | - |
视野 | 22°半角 | 18°半角 | 14°半角 | 32°水平半角,13°垂直半角 | 16°水平半角,5°垂直半角 | 22°半角 | 18°半角 | 14°半角 | 32°水平半角,13°垂直半角 | 16°水平半角,5°垂直半角 |
光谱范围 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 | 8至14微米的大气窗口 |
操作环境 | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) | -50至80c,相对湿度为0至100%(非缩合) |
弥撒 | 190 G. | 190 G. | 190 G. | 190 G. | 219 G. | 190 G. | 190 G. | 190 G. | 190 G. | 219 G. |
红外辐射尺寸的典型应用包括:
•表型
•植物冠层温度测量用于植物水状态估计
•路面温度测量,用于测定结冰条件
•能量平衡研究中的地面表面(土壤,植被,水,雪)温度测量
