净辐射计支撑

介绍
规格
视频
实例探究
产品手册
规格表
技术图纸
有用的文章和链接
常见问题解答
软件和数据记录程序
重新校准和维修
软件支持

净辐射计介绍

地球表面的净辐射是可用能量的来源,可推动关键过程,包括表面和大气加热,蒸发,升华和蒸腾。太阳发射了短波辐射(约280至4000nm),反映了地球表面的一分数。长波辐射(约4000至100,000nm)由大气和陆地表面的分子发射。净辐射是进出(贫困)和传出(升值)短波和长波辐射之间的差异。由于太阳相对于地球表面的位置变化,大气条件的变化以及土地表面条件的差异,地球表面的净辐射是空间和时间变化的。短波辐射占阳光灿烂的一天期间净辐射比例较大。龙波辐射在白天和晚上有助于净辐射。

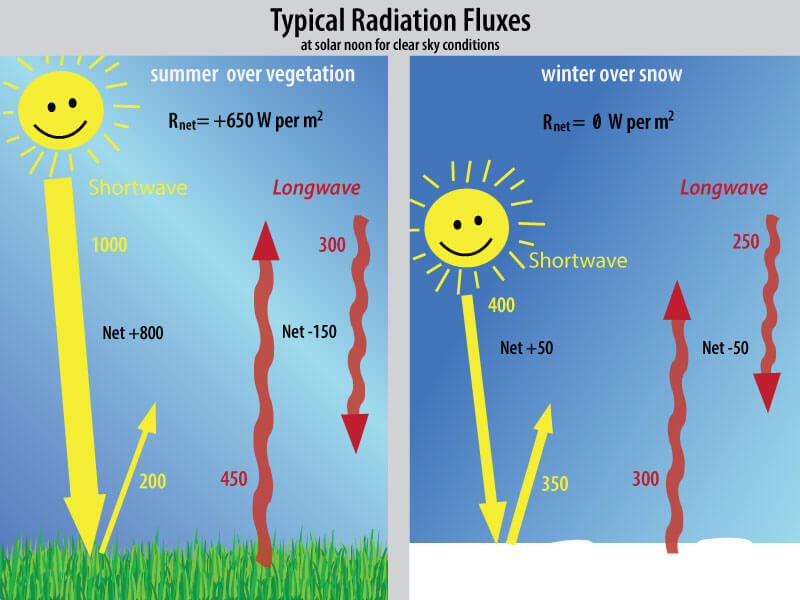

净辐射四分组成部分的典型值(r网)在植被上午的晴朗的夏日,在植被上午的晴朗时期,在雪地上的太阳中午附近的清晰冬日,如下图所示(所有单位都是w m-2)。净短波辐射是进入短波之间的差异(来自Sun,SW一世)传出短波(由Surface,SW反映O.)。Net LongWave辐射是传入长波(在大气中的分组发出的差异,LW一世)和外出的长波(在表面的元素发出,LWO.)。净辐射是净短波和净龙波辐射的总和。净辐射随太阳能天顶角,大气条件(例如,云度)和表面条件(例如,裸土,植物盖,雪)而变化。

SN-500辐射图

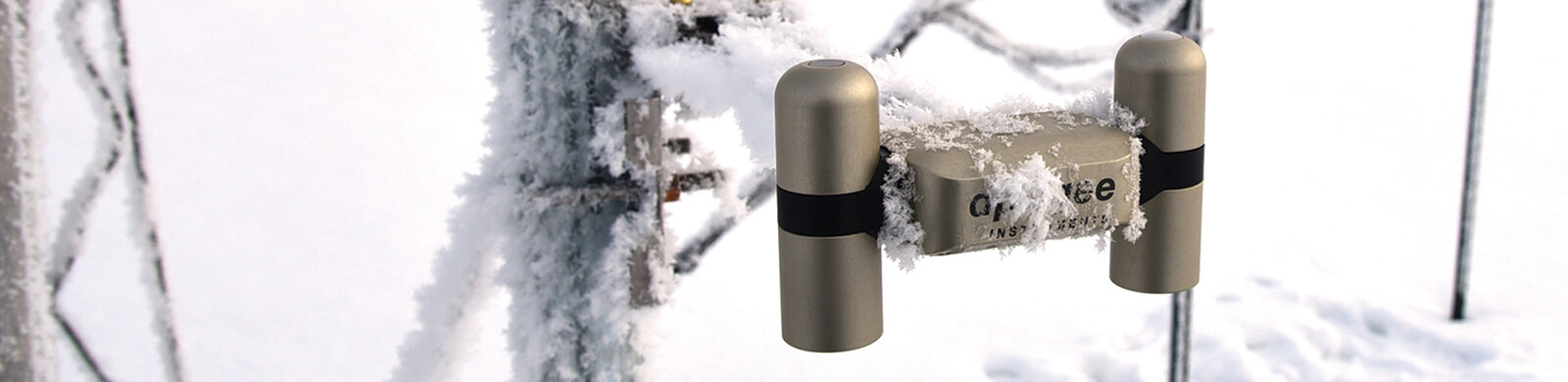

bob体育竞技Apogee Instruments模型SN-500净辐射仪是四组件仪器,具有个别向上和向下的奇数量计和Pyrgeometers。每个辐射计由热电堆检测器和安装在阳极氧化铝壳体中的过滤器组成。加热每个辐射计以最小化露水,霜,雪和冰在过滤器和传感器头上的影响。来自每个辐射计的模拟信号用板载电压计测量并转换为SDI-12输出,无需多个模拟数据监唱通道,以使净辐射的四组件测量。SN-500净辐射计小而轻巧,以便于快速简单地安装。

净辐射计规格
规格图标
SN-500. SN-522
输入电压范围 5.5至24 V DC(加热器经过优化以在12 V DC时运行) 5.5至24 V DC(加热器经过优化以在12 V DC时运行)
输出类型 SDI-12. modbus.
电流绘图(12 V直流电源电压) 加热器打开,通讯已启用:63 mA;接收器关闭,通信启用:1.5 mA;接收器关闭,沟通残疾:0.6 mA 加热器:72 mA;加热器关闭:13.5 mA
响应时间 1 S(SDI-12数据传输速率;探测器响应时间为0.5秒) 将所有探测器信号数字化需要750毫秒
加热器(单独加热的传感器) 62 mA电流绘制和12 V DC的740 MW电源要求 62 mA电流绘制和12 V DC的740 MW电源要求
操作环境 -50到80 c;0至100%相对湿度 -50到80 c;0至100%相对湿度
方面 116毫米长,45毫米宽,66毫米 116毫米长,45毫米宽,66毫米
大量的 320克(带安装杆和5米的铅线) 320克(带安装杆和5米的铅线)
电缆 M8连接器(IP68额定值)与传感器外壳接口;5米的四个导体,屏蔽,双绞线,带TPR夹套;辫子铅线 M8连接器(IP68额定值)与传感器外壳接口;5米的四个导体,屏蔽,双绞线,带TPR夹套;辫子铅线
Pyggeometer规格
灵敏度 每周0.12 mV-2(从传感器到传感器的变量,列出典型值) 每周0.12 mV-2(从传感器到传感器的变量,列出典型值)
校准系数(敏感度的互易) 8.5 W M.-2(从传感器到传感器的变量,列出典型值) 8.5 W M.-2(从传感器到传感器的变量,列出典型值)
校准不确定性 ±5% ±5%
输出范围 -24到24 mV -24到24 mV
测量范围 -200到200 w m-2(净龙波辐照区) -200到200 w m-2(净龙波辐照区)
测量可重复性 不到1% 不到1%
长期漂移 每年敏感性的变化不到2% 每年敏感性的变化不到2%
非线性 不到1% 不到1%
探测器响应时间 小于0.5秒 小于0.5秒
视野 150° 150°
光谱范围 5至30μm 5至30μm
温度响应 从-15到45 c不到5% 从-15到45 c不到5%
窗口加热偏移 小于10 W m-2 小于10 W m-2
零偏移B. 小于5 W m-2 小于5 W m-2
倾斜错误 小于0.5% 小于0.5%
日常生活中的不确定性 ±5% ±5%
温度感应器 30kΩ热敏电阻,25℃±1 C容差 30kΩ热敏电阻,25℃±1 C容差
热敏电阻输出 0至2500 mV(典型的,可以使用其他电压) 0至2500 mV(典型的,可以使用其他电压)
热敏电阻的输入电压要求 2500 MV激励(典型的,可以使用其他电压) 2500 MV激励(典型的,可以使用其他电压)
Pyranometer规格
灵敏度 每周0.057 mV-2(向上看);每周0.15 mV-2(向下看);(从传感器到传感器的变量,列出典型值) 每周0.057 mV-2(向上看);每周0.15 mV-2(向下看);(从传感器到传感器的变量,列出典型值)
校准系数(敏感度的互易) 17.5 W M.-2每MV(向上看);6.7 W M.-2每MV(向下看);(从传感器到传感器的变量,列出典型值) 17.5 W M.-2每MV(向上看);6.7 W M.-2每MV(向下看);(从传感器到传感器的变量,列出典型值)
校准不确定性 ±5% ±5%
输出范围 0至114 mV(向上看);0到300 mV(向下看) 0至114 mV(向上看);0到300 mV(向下看)
测量范围 0到2000 w m-2(净短波辐照度) 0到2000 w m-2(净短波辐照度)
测量可重复性 不到1% 不到1%
长期漂移 每年不到2% 每年不到2%
非线性 不到1% 不到1%
探测器响应时间 0.5秒 0.5秒
视野 180°(向上看);150°(向下看) 180°(向上看);150°(向下看)
光谱范围 385nm至2105 nm(向上看),295nm至2685 nm(向下看);(50%) 385nm至2105 nm(向上看),295nm至2685 nm(向下看);(50%)
定向(余弦)响应 不到30米-2在80°的太阳能天顶(向上看);对于0到60°之间的角度小于20%(向下看) 不到30米-2在80°的太阳能天顶(向上看);对于0到60°之间的角度小于20%(向下看)
温度响应 从-15到45 c不到5% 从-15到45 c不到5%
零偏移A. 小于5 W m-2;小于10 W m-2(加热) 小于5 W m-2;小于10 W m-2(加热)
零偏移B. 小于5 W m-2 小于5 W m-2
日常生活中的不确定性 不到5% 不到5%

净辐射计视频
视频图标

净辐射计介绍

如果您无法通过YouTube访问视频,点击这里。

净辐射原理

如果您无法通过YouTube访问视频,点击这里。

讲座5净辐射

净辐射计案例研究
案例研究图标
典型应用

净辐射是表面能平衡中的一个关键变量,影响湍流助熔剂,包括蒸散散。

应用包括磁通塔和气象站上的测量。

灌溉研究
城市灌溉环境中的夜间浇水
bob体育竞技APOGEE仪器的净辐射仪和红外辐射仪用于测试犹他州的城市作物灌溉。
阅读更多>
PDF>
珠穆朗玛峰
珠穆朗玛峰的极端
在珠穆朗玛峰安装世界上最高的气象站
阅读更多>
PDF>
Bonneville Salt公寓
Bonneville Salt公寓
bob体育竞技Apogee Instruments'SN-500净辐射计用于Bonneville Salt Salts的多学科研究。
阅读更多>
PDF>
阿拉斯加雪崩预测
阿拉斯加雪崩预测
SN-500净辐射仪用于远程位置,用于瑞士雪橇预测中的能量平衡数据。
阅读更多>
PDF>

如果您想分享您的应用程序,请点击这里

净辐射计产品手册
产品手册图标

净辐射计手册(SN-500)>
Modbus净辐射计手册(SN-522)>

净辐射计规格表
规格表图标

净辐射计规格板(SN-500&SN-522)>

净辐射计技术图纸
技术图标图标

净辐射计技术绘图(SN-500&SN-522)>

有用的文章和链接

净辐射计比较数据

太阳能,网络和光合辐射 - ASA Agroclimatology

气象科技净辐射计的功能文章

评估测量精度和两个新的三种传统净辐射仪的比较

asce标准化参考蒸发散流程中净辐射子模型的评价:蒸散预测的影响

常见问题解答

净辐射计是否可以从每个绘制仪表和铲球仪提供单独的测量?
是的,传感器提供了所有四个净辐射组件的单独测量

我可以为我的传感器订购更长的电缆长度吗?
请联系Apogee进行自定义电缆长度。

什么是新的在线电缆连接器?

净辐射计软件和数据记录程序程序
规格表图标
示例数据记录程序程序

程序在.cr1x格式中,可以下载与Campbell Scientific DataLogger一起使用。右键单击,然后在浏览器中选择“保存目标为...”或等效命令。还可以使用WordPad或其他文本查看器查看它们。

笔记:2020年,CR1000 Campbell Scientific Datalogger已停止。单击此处访问已停止的.cr1格式示例数据记录程序>

净辐射计 - SDI-12>
净辐射计 - Modbus>
